外型結構緊湊美觀。
本體重量輕容易安裝。
材質衛生無毒。
耐磨損、容易拆卸,維護簡單易行。

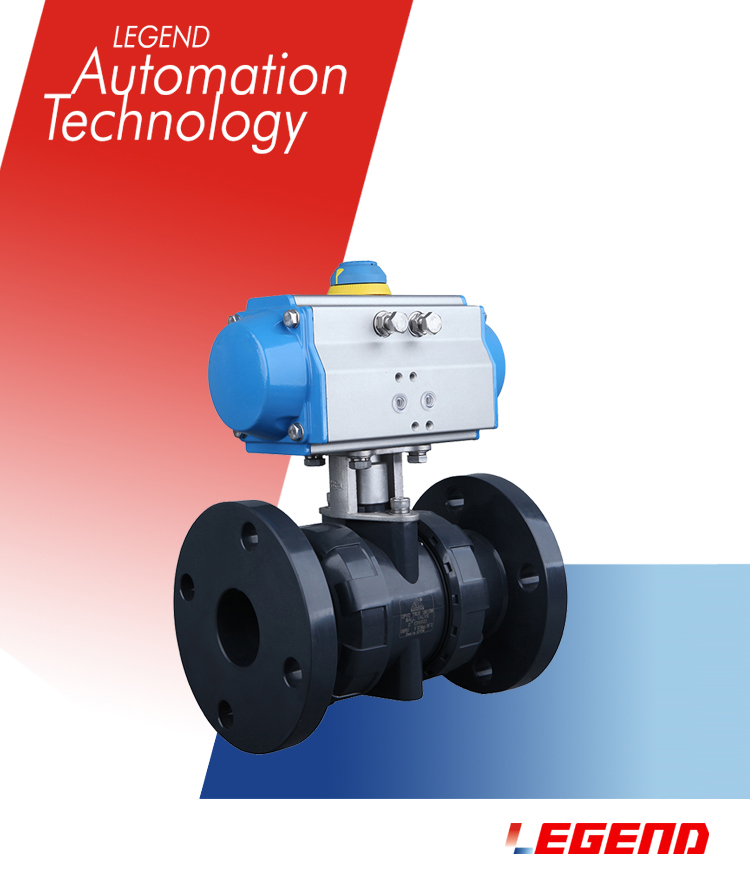

氣動PVC塑料球閥是由高靈敏度氣動活塞式執行器及UPVC塑料球閥組成。氣動塑料球閥、upvc氣動球閥適用于帶腐蝕性介質的輸送過程的截流。重量輕、耐腐蝕性強。氣動塑料球閥、upvc氣動球閥被應用于多個領域,如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業,品質得到廣大用戶的認可。
(1)外型結構緊湊美觀。
(2)本體重量輕容易安裝。
(3)材質衛生無毒。
(4)耐腐蝕性強,應用范圍廣。
(5)耐磨損、容易拆卸,維護簡單易行。
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
---|---|---|---|---|---|---|---|---|---|
公稱壓力(MPa) | PN1.0-1.6MPa | ||||||||
連接方式 | 法蘭、螺紋、由令 | ||||||||
閥體結構 | 一體、三通L、三通T | ||||||||
閥體材質 | UPVC、CPVC、PP | ||||||||
閥芯材質 | UPVC、CPVC、PP | ||||||||
密封材質 | PTFE | ||||||||
適用溫度 | 0~+60℃ | ||||||||
適用介質 | PVC兼容的食品工業化學溶劑 | ||||||||
配置執行機構 | GT、AT、ST系列單雙作用氣動執行器 | ||||||||
控制方式 | 開關兩位控制、4~20mA模擬量信號控制 |
執行器型號 | PI-TORK、BTS系列單雙作用氣動執行器 |
---|---|
供氣壓力 | 0.4~0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30~+70℃ |
作用形式 | 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) 雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型系列氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,An全可靠;大口徑閥門采用系列G型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供良好的服務!
