型號:Q961F-10S
阻燃性能為自熄性
低熱傳導性能,約為鋼材的1/200
適用溫度范圍廣:-40℃~+95℃具有Ji佳的強度和韌性

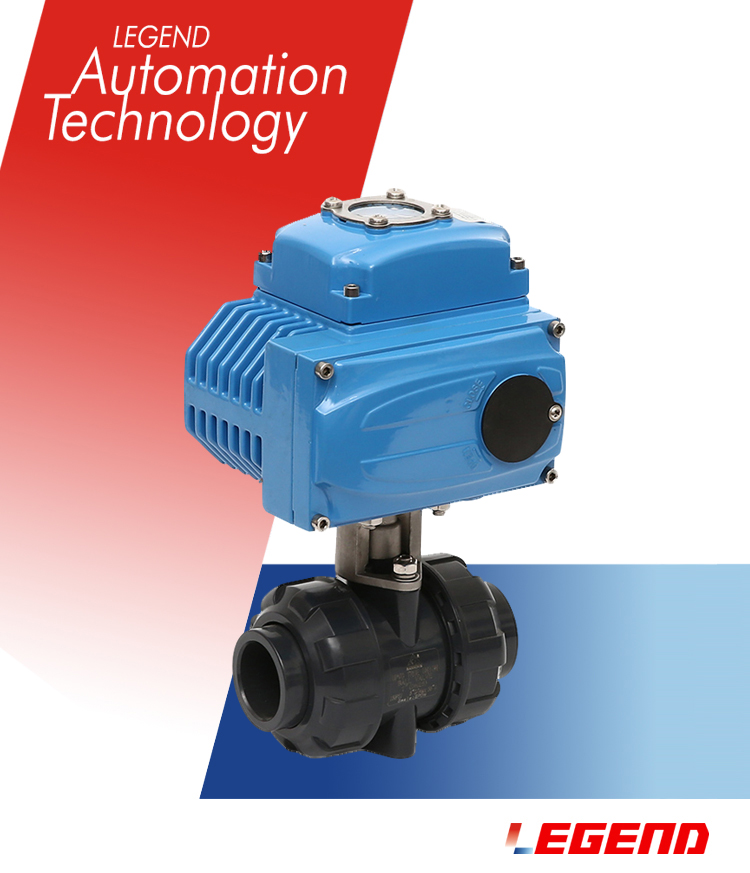

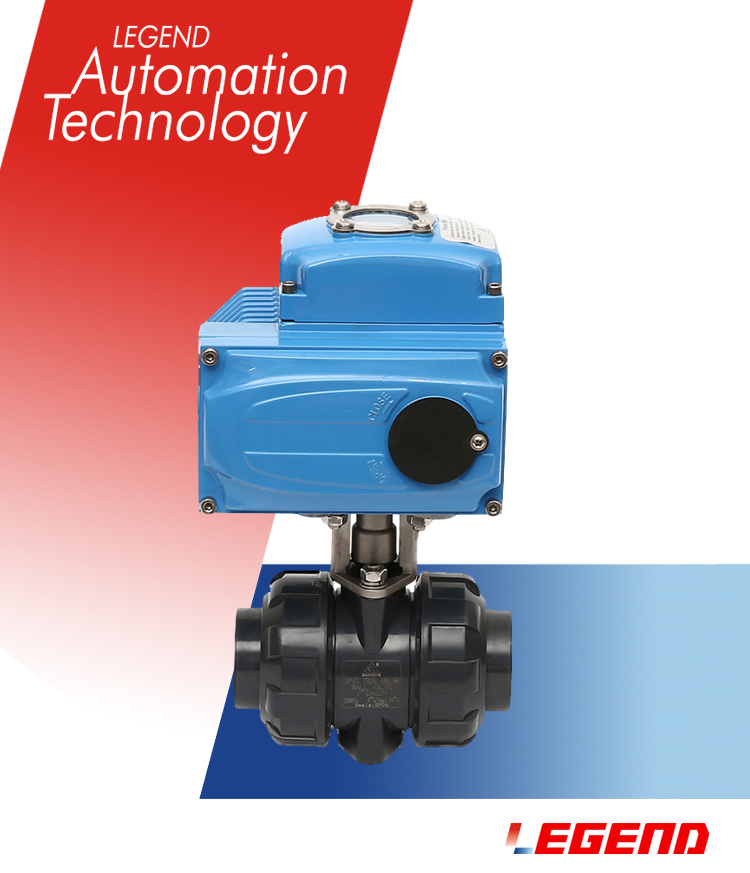

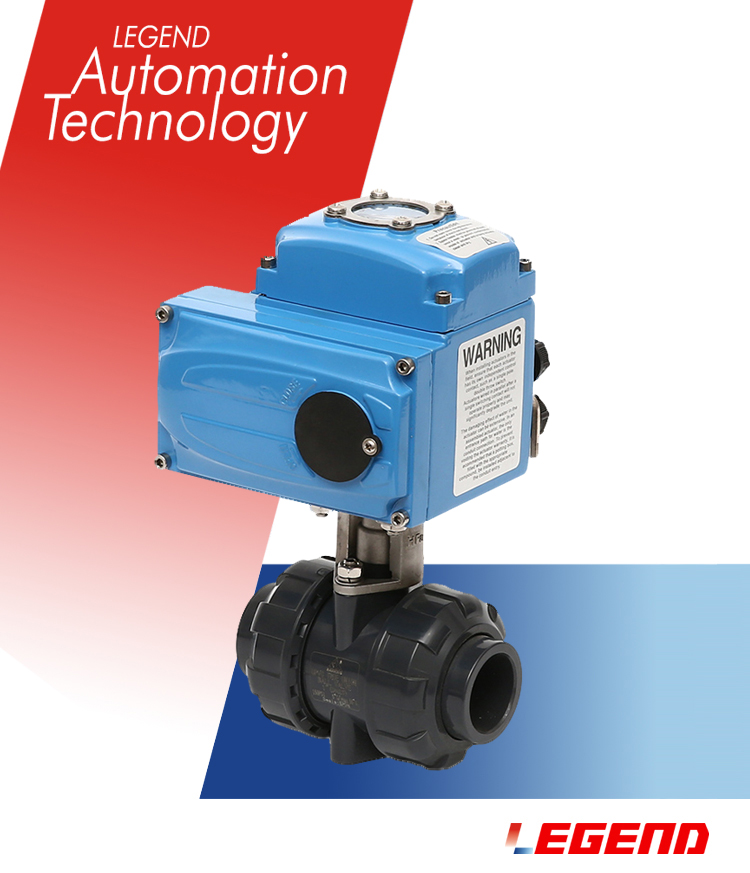

羅贊公司研發生產的電動塑料球閥是由電動執行器配以塑料球閥制成,整體具有重量輕、耐腐蝕性強,被廣泛應用于多個領域,如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。電動執行器采用一體化設計,輸入220V電源即可直接進行開關量調節,亦可內置伺服模塊,輸入控制信號(4~20mADC或1~5VDC)及單相電源即可控制運轉。并且電動塑料球閥得品質得到廣大用戶的認可。upvc電動球閥其主要特點如下:
(1)外型結構緊湊美觀。
(2)本體重量輕容易安裝。
(3)耐腐蝕性強,應用范圍廣。
(4)材質衛生無毒。
(5)耐磨損、容易拆卸,維護簡單易行。
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
---|---|---|---|---|---|---|---|---|---|
公稱壓力(MPa) | PN1.0-1.6MPa | ||||||||
連接方式 | 法蘭、螺紋、由令 | ||||||||
閥體結構 | 一體、三通L、三通T | ||||||||
閥體材質 | UPVC、CPVC、PP | ||||||||
閥芯材質 | UPVC、CPVC、PP | ||||||||
密封材質 | PTFE | ||||||||
適用溫度 | UPVC:0~+60℃;PPH:0~+120℃ | ||||||||
適用介質 | PVC兼容的食品工業化學溶劑 | ||||||||
配置執行機構 | 可配EI-TORK、EXI-TORK等系列角行程電動執行機構 | ||||||||
控制方式 | 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制) |
執行器類別 | 引進型EI-TORK系列執行器參數 | 引進型EXI-TORK系列執行器參數 |
---|---|---|
電源電壓 | 標準:220V AC單相 可選:110V AC 單相、380/440V AC 三相、24V/110V/220V DC | |
輸出力矩 | 50N·M~2000N·M | 50N·M~4000N·M |
動作范圍 | 0~90° 0~360° | 0~90°、0°~270°可選 |
控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制) | |
動作時間 | 15秒/30秒/60秒 | 18S~112S |
保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
環境溫度 | -30°~60° | -20℃~+70℃ |
手動操作 | 同附帶手柄操作 | 機械離合機構,配手輪.操作 |
機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 |
防護等級 | IP65 | IP65、IP67、可定制IP68 |
防爆等級 | 無防爆 | ExdⅡ BT6,ExdⅡ CT5 |
位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
驅動電機 | 8W/E | 鼠籠式異步電機 |
進線接口 | 2個 G1/2〞M18*1.5 | 2個 PF 3/4” |
殼體材料 | 鋁合金 | 鋁合金 |
外涂層 | 干粉,環氧聚酯,具有Chao強防腐功能 |
(1)功能強勁:智能型、調節型、開關式。
(2)體積小巧:體積僅相當于同類產品的35%左右。
(3)使用方便:采用單相電源,接線簡單;采用獨Chuang的球型凸出結構,使觀察更方便;免加油免點檢、防水防銹、任意角度安裝。
(4)保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
(5)智能數控:內置模塊采用先Jin計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和準確定位。
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
---|---|---|---|---|---|---|---|---|---|---|
L | 螺紋連接 | 100 | 120 | 135 | 150 | 170 | 200 | 215 | 265 | 360 |
法蘭連接 | 100 | 120 | 140 | 160 | 165 | 180 | 220 | 250 | 280 | |
A1 | 防爆型 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 |
開關型 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
H、A | 由于閥門壓力及溫度選擇不同,執行器尺寸需根據實際配置,該尺寸可咨詢羅贊公司技術部。 |
(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式,電-關式)
盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供良好的服務!
