殼體為硬質鋁合金,經陽極氧化處理和聚酯粉末涂層,耐腐蝕性強
全封閉式鼠籠式電機,體積小,扭矩大,慣性力小,絕緣等級為F級
內置過熱保護開關,可防止過熱損壞電機。

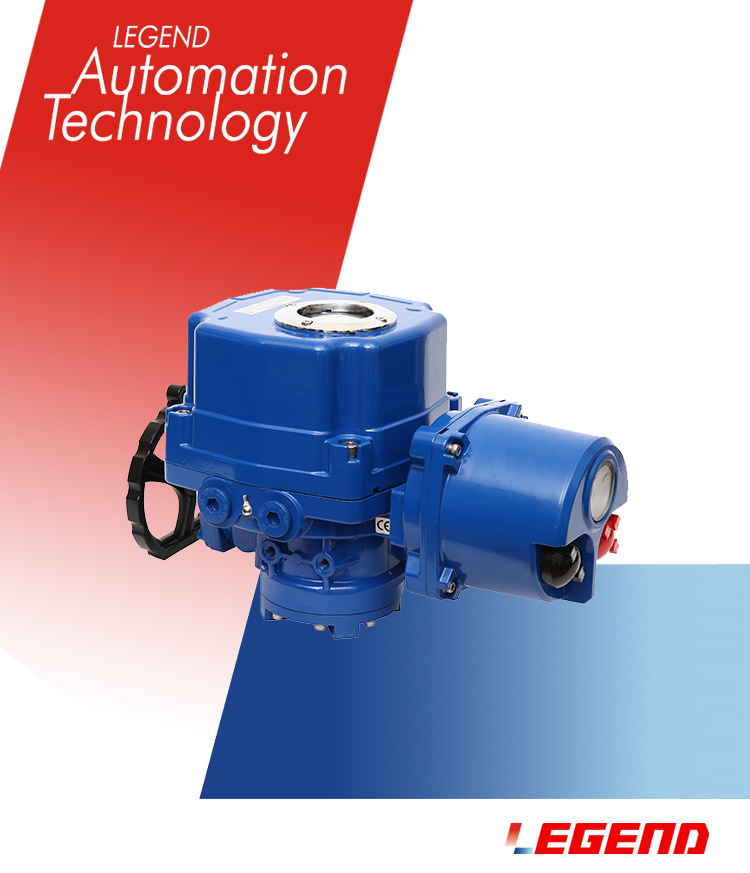

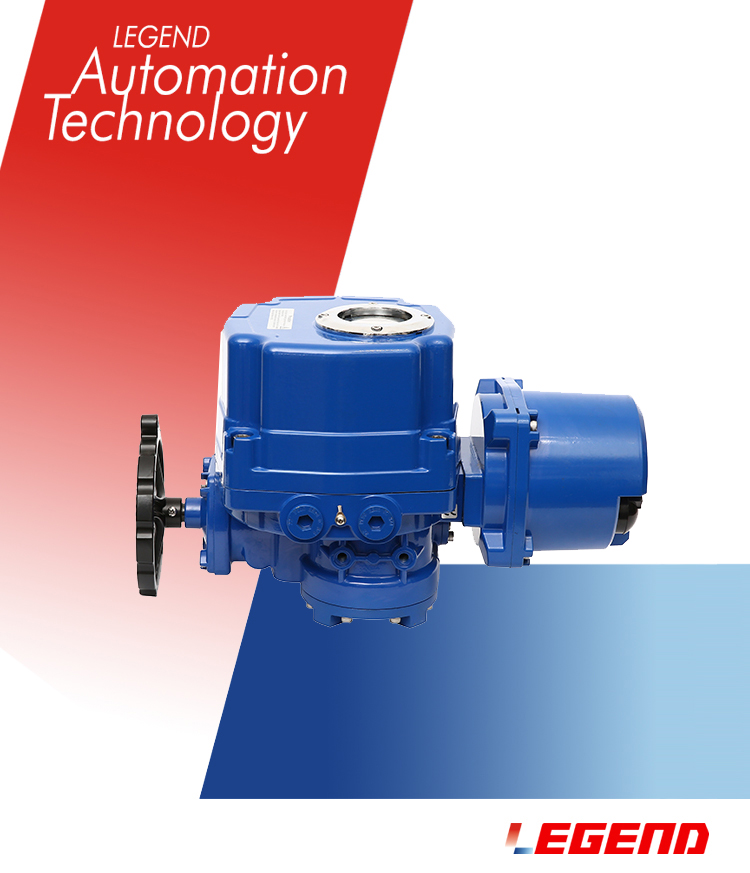

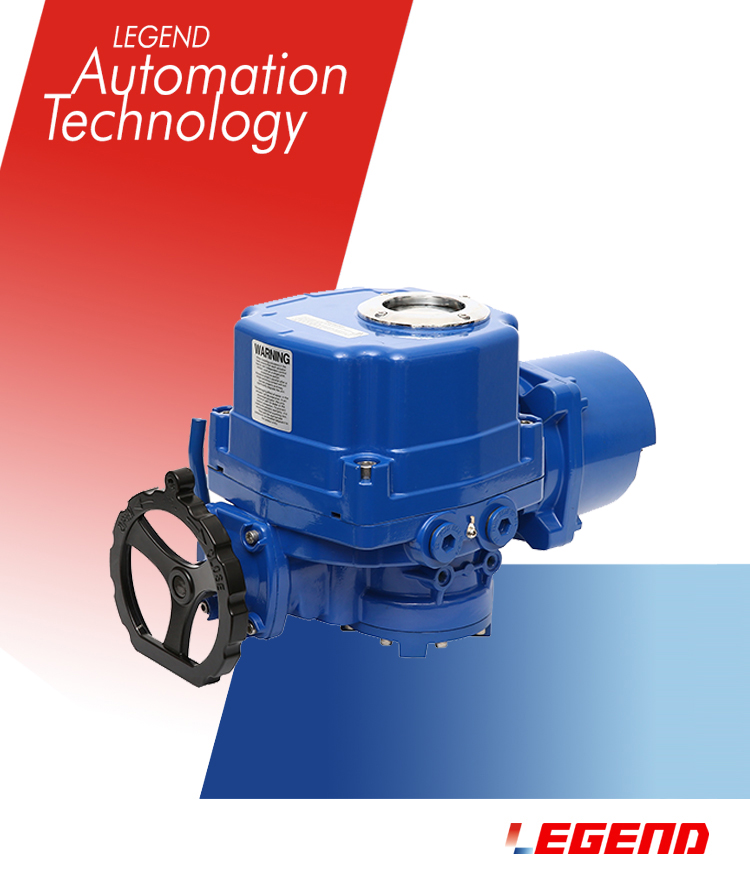

EXI-TORK-010防爆電動執行器用于控制0~270旋轉的閥門及其他同類產品,如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等,可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供暖供熱、樓宇自控、輕工等各行業中。它以380V/220V/110V交流電源為驅動電源,以4-20mA電流信號或0-10V
DC 電壓信號為控制信號,可使閥門運動到所需位置,實現其自動化控制,Zui大輸出扭矩達4000
N?M。(該產品已獲得CE與防爆認證證書,產品質量具有保障)
2. 性能特點
2.1殼體
殼體為硬質鋁合金,經陽極氧化處理和聚酯粉末涂層,耐腐蝕性強,防護等級為IP67,NEMA4和6,并有IP68和防爆型供選擇。
2.2電機
全封閉式鼠籠式電機,體積小,扭矩大,慣性力小,絕緣等級為F級,內置過熱保護開關,可防止過熱損壞電機。
2.3手動結構
手輪的設計保證An全可靠、省力、體積小。不通電時,扳動離合器手柄可進行手動操作。通電時,離合器自動復位。(注:在電機不通電的狀況下,電動執行器將保持永Jiu手動狀態)
2.4指示器
指示器安裝在中心軸上,可以觀察閥門位置。鏡面采用凸透鏡設計,不積水,觀察更方便。
2.5干燥器
用來控制溫度,防止由于溫度和天氣變化導致執行器內部水分凝結,保持內部電氣元件的干燥。
2.6限位開關
機械,電子雙重限位。機械限位螺釘可調,An全可靠;電子限位開關由凸輪機構來控制,簡單的調整機構能準確并方便地設定位置,無需電池支持。(微動開關接點均為銀質觸點)
2.7扭矩開關
可提供過載保護(CHQ-005/008/010除外),在閥門卡澀,有異物時,自動斷開電機電源,更有Xiao的保護閥門和電動執行器不受損壞。(出廠前已設定好,請用戶不要隨意更改設置)
2.8自鎖
精密的雙蝸輪蝸桿機構可高Xiao傳輸大扭矩,效率高,噪音低(Zui大50分貝),壽命長有自鎖功能,防止反轉,傳動部分穩定可靠,出廠已經加滿高Xiao潤滑脂,使用無需再加油。
2.9防脫螺栓
拆除外殼時,螺栓附在殼體上,不會脫落。外部螺栓均采用不銹鋼材質。
2.10安裝
底部安裝尺寸符合ISO5211國Ji標準,驅動軸套可拆下根據需要進行加工,適應性強??梢源怪卑惭b,也可以水平安裝。
2.11線路
控制線路符合單相或三相電源標準,線路布置緊湊合理,接線端子可有Xiao滿足各種附加功能的要求。閥開關到位均有無源接點輸出(可根據客戶要求另行加工。)
2.12智能模塊
采用集成度高,功耗很低的單片機與模擬電路混合的控制板,更采用全金屬外掛式安裝,使執行器電機熱源與控制板有Xiao隔離,很大程度地提高了軟件及硬件的抗干擾性能及耐溫性。
2.13閥位數字顯示
執行器在打開或關閉過程中,閥位的變化在液晶屏上以大數字方式實時顯示。
2.14相序自動調整
智能型執行器自動檢測接入的三相電源相序,無需用戶考慮三相電源的相序問題。
型號 | Zui大輸出扭矩 | 動作時間 | Zui大軸徑 | 電機F級 | 額定電流(A)60/50Hz | 手輪轉數 | 重量 | |||
60/50Hz | 單相 | 三相 | ||||||||
Kg-m | 90° | mm | W | 110V | 220V | 380V | 440V | N | Kg | |
EXI-TORK-008 | 8 | 13/16 | Ф20 | 15 | 1.10/0.95 | 0.55/0.54 | N/A | N/A | 10 | 7.4 |
EXI-TORK-015 | 15 | 21/25 | Ф22 | 40 | 1.65/1.67 | 0.88/0.84 | 0.31/0.31 | 0.30/0.31 | 11 | 16.6 |
EXI-TORK-020 | 20 | 21/25 | Ф22 | 40 | 1.67/1.67 | 0.89/0.85 | 0.31/0.31 | 0.30/0.31 | 11 | 16.6 |
EXI-TORK-030 | 30 | 26/31 | Ф35 | 40 | 1.85/1.86 | 0.92/0.92 | 0.35/0.35 | 0.34/0.34 | 13.5 | 22 |
EXI-TORK-050 | 50 | 26/31 | Ф35 | 90 | 3.60/3.62 | 1.55/1.58 | 0.59/0.59 | 0.58/0.58 | 13.5 | 23 |
EXI-TORK-060 | 60 | 26/31 | Ф35 | 90 | 3.65/3.62 | 1.60/2.20 | 0.60/0.59 | 0.59/0.58 | 13.5 | 23 |
EXI-TORK-080 | 80 | 31/37 | Ф45 | 180 | 4.10/4.10 | 2.15/2.20 | 0.85/0.85 | 0.79/0.79 | 16.5 | 29 |
EXI-TORK-120 | 120 | 31/37 | Ф45 | 180 | 4.20/4.10 | 2.35/2.30 | 0.87/0.87 | 0.81/0.81 | 16.5 | 29 |
EXI-TORK-200 | 200 | 93/112 | Ф65 | 180 | 4.10/4.10 | 2.15/2.30 | 0.85/0.85 | 0.79/0.79 | 49.5 | 75 |
EXI-TORK-300 | 300 | 93/112 | Ф65 | 180 | 4.20/4.10 | 2.35/2.30 | 0.87/0.87 | 0.81/0.81 | 49.5 | 75 |
標準件技術參數
外殼 | 防水級別IP67,NEMA4 and 6 |
電機電源 | 110/220V AC 1PH,380/440V AC 3PH,50/60Hz,±10% |
控制電源 | 110/220V AC 1PH,50/60 Hz,±10% |
負載率(開關) | S2 30% |
電機 | 鼠籠式異步電動機 |
限位開關 | 2 X 開/關,SPDT,250V AC 10A |
輔助限位開關 | 2 X 開/關,SPDT,250V AC 10A(HQ-008除外) |
扭矩開關 | 開/關,SPDT,250V AC 10A(HQ-008除外) |
行程 | 90o±10o(0o~110o) |
失速保護/操作溫度 | 內置熱保護,開150oC±5oC /關 97oC±15oC |
指示器 | 連續的位置指示 |
手動操作 | 機械離合機構 |
自鎖裝置 | 蝸輪,蝸桿機構提供自鎖 |
機械限位 | 2個外部調整螺栓 |
干燥器 | 7-10W(110/220V AC)防冷凝 |
接線孔 | 2個PF 3/4” |
環境溫度 | -20℃— 70℃ |
潤滑 | 鋁基潤滑脂(EP型) |
材料 | 鋼,鋁合金,鋁青銅,聚碳酸脂 |
環境濕度 | Zui大90% RH(非凝結) |
抗震性能 | X Y Z 10g,0.2~34 Hz,30分鐘 |
外涂層 | 干粉,環氧聚脂 |
